3D프린터운용기능사 공개도면 6번 만들어보기

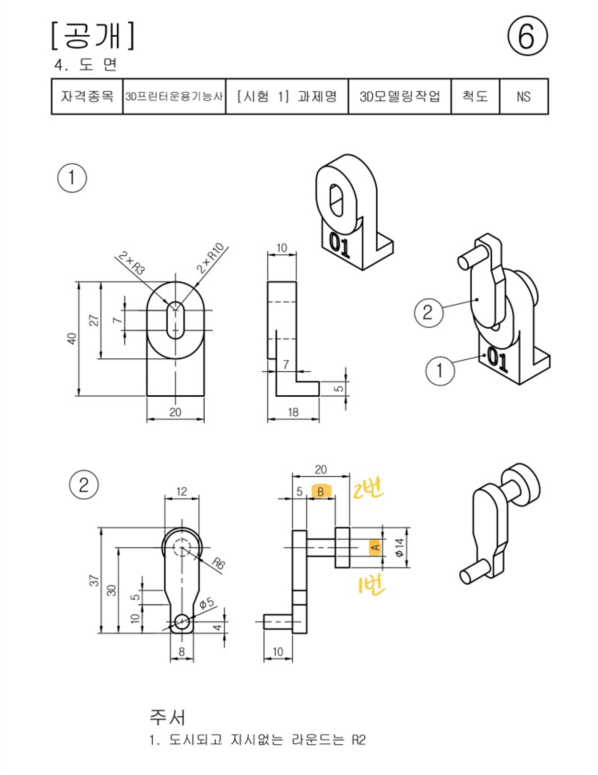

1. ②번 부품을 만들기에 앞서 수험자가 임의로 결정해야 하는 A, B를 다시 떠올려보자. 공차를 염두에 두었을 때, A의 치수는 5mm이고, B의 치수는 11mm가 된다.

2. 주서도 있다. '도시되고 지시없는 라운드는 R2'라고 나와있다. ①번 부품에주서가 적용되지 않는 경우 ②번 부품에 반드시 나올 것이라는 것은 예상할 수 있다. 가끔 ①번, ②번 부품 모두에 주서가 적용되는 경우가 있으니 도면을 잘 살펴보자.

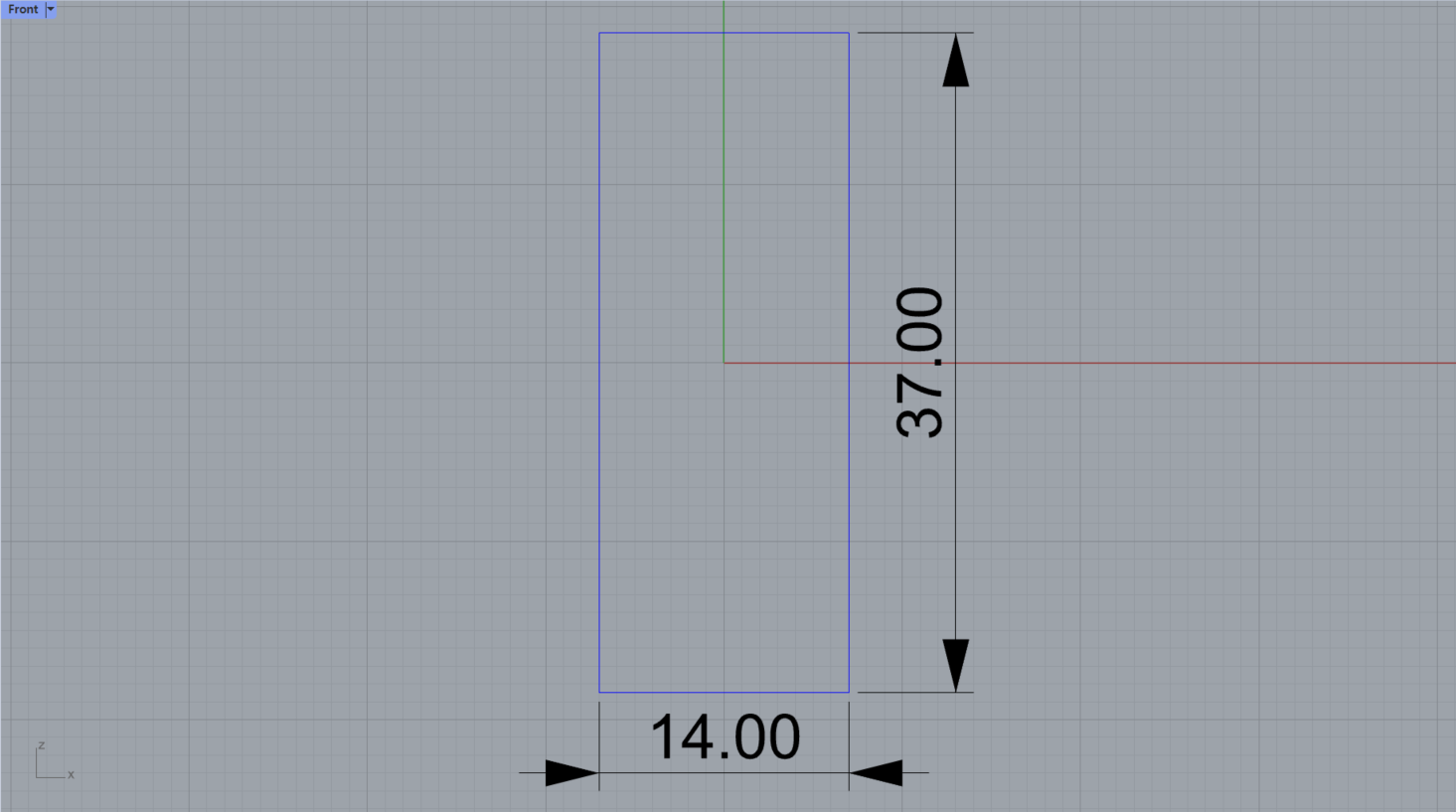

3. Front view 화면에서 가로 14mm, 세로 37mm인 직사각형을 그린다. 커브는 이 직사각형을 벗어나면 안 된다.

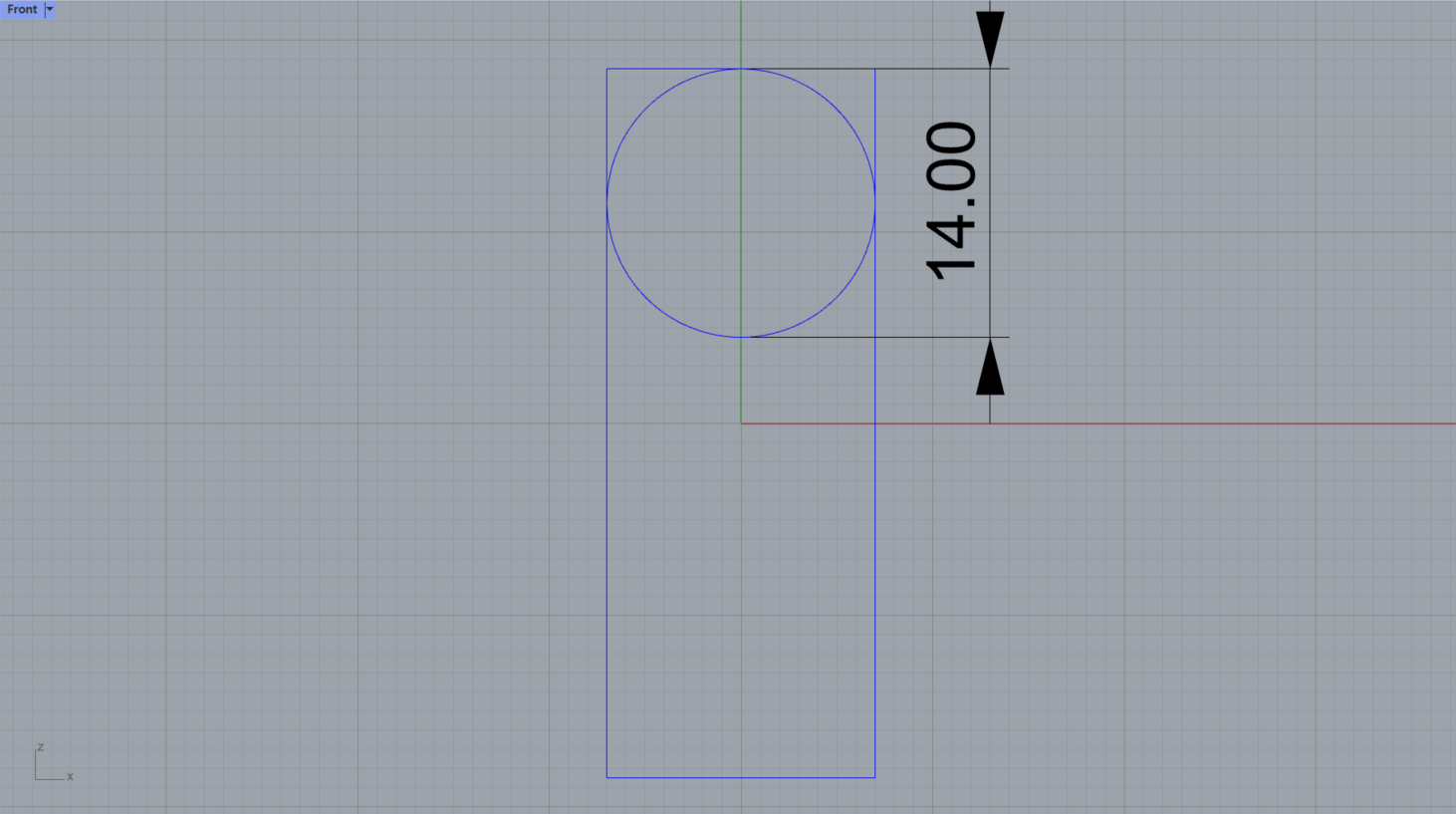

4. '원: 지름' 명령을 사용하여 직사각형의 세 변에 접하는 지름 14mm인 원을 그린다.

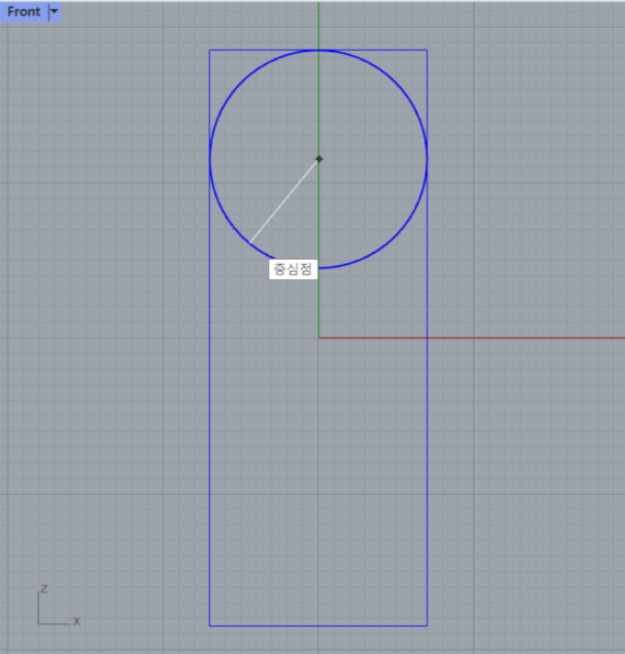

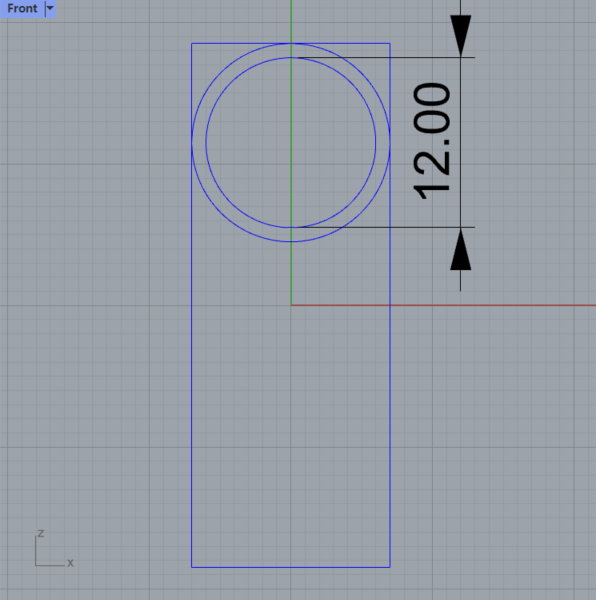

5. '개체 스냅' 항목에 '중심점'을 체크하면 커브의 중심점이 어디인지 쉽게 찾을 수 있다. '원: 중심점, 반지름' 명령을 선택한 뒤에 커서로 원 주변을 움직이면 중심점이 잡힌다. 이때 클릭하여 지름 12mm인 원을 하나 더 그린다.

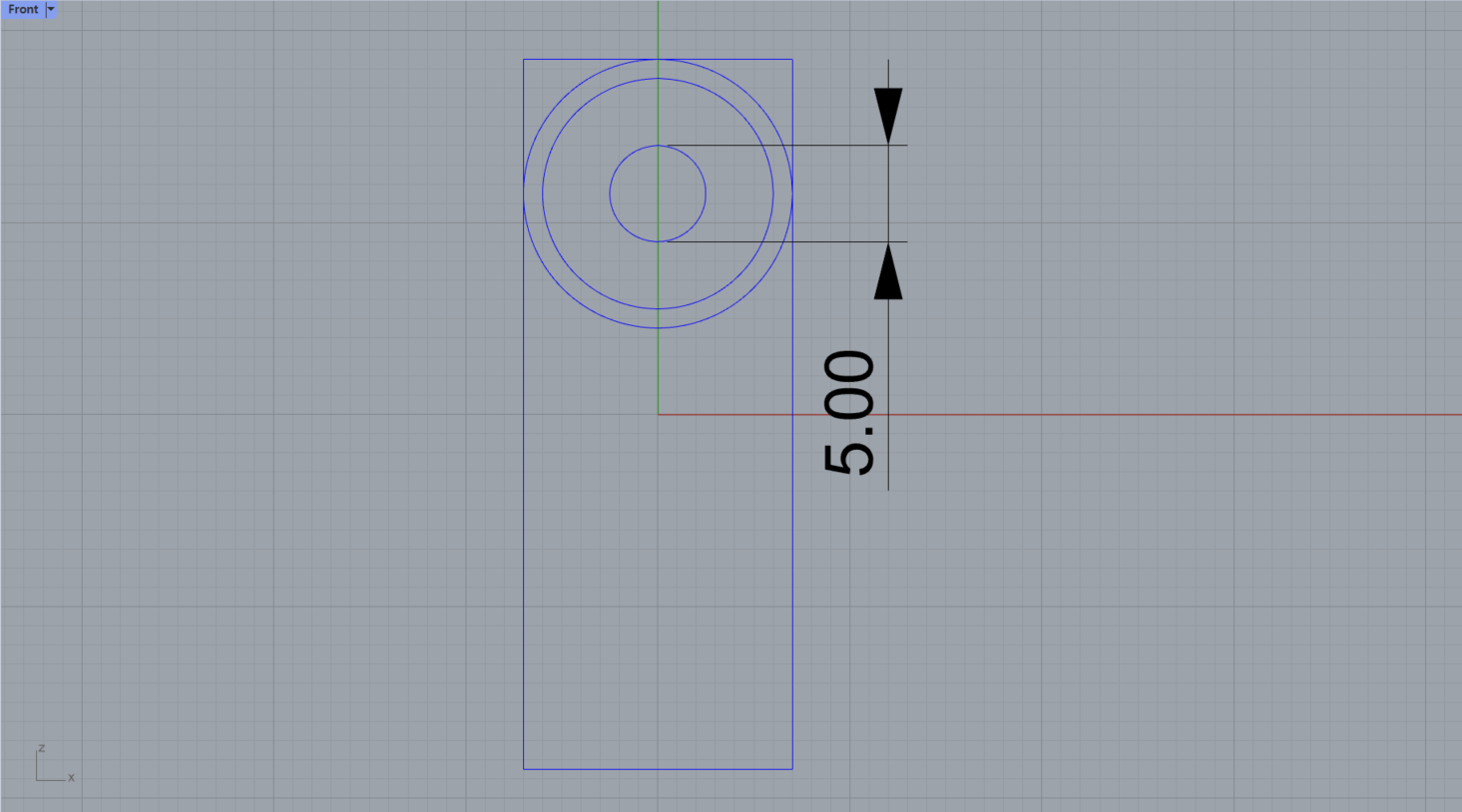

6. 커브의 중심점을 찾는 같은 요령으로 지름 5mm인 원을 그린다.

7. 제일 바깥 커브의 바닥면으로부터 높이가 4mm인 보조선을 그린다. 이 보조선 끝점을 기준으로 하여 '원: 중심점, 반지름' 명령을 사용하여 지름 5mm인 원을 그린다.

8. 바닥면으로부터 세로 10mm, 가로 8mm인 직사각형을 그린다. 그린 모든 커브는 정렬을 잘 맞춰야 한다.

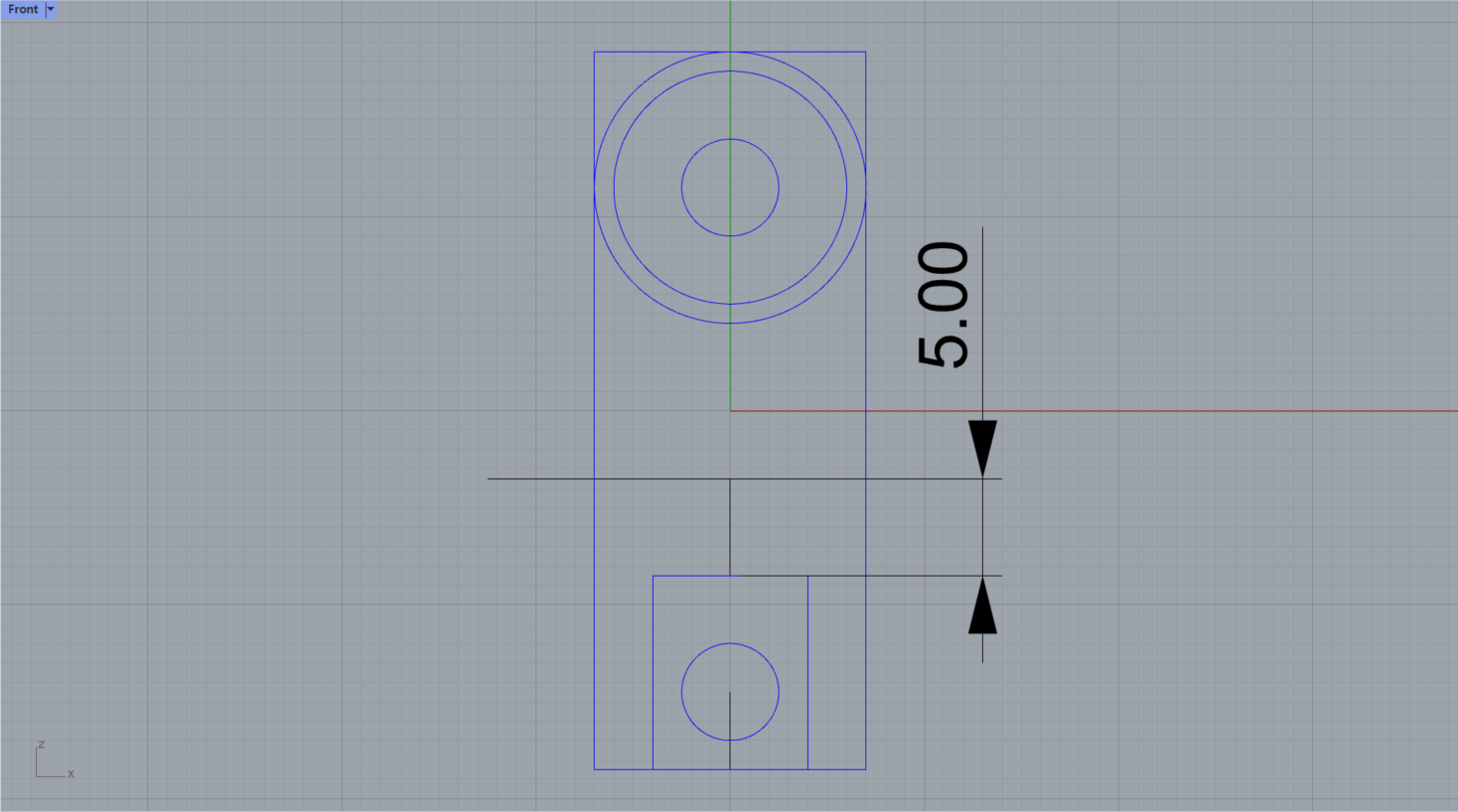

9. 직사각형 위로 5mm 떨어진 지점에 가로로 길게 보조선을 하나 그린다.

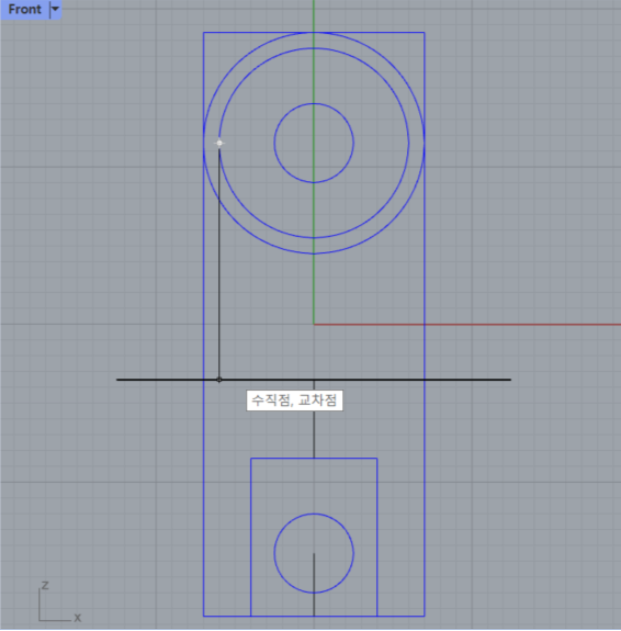

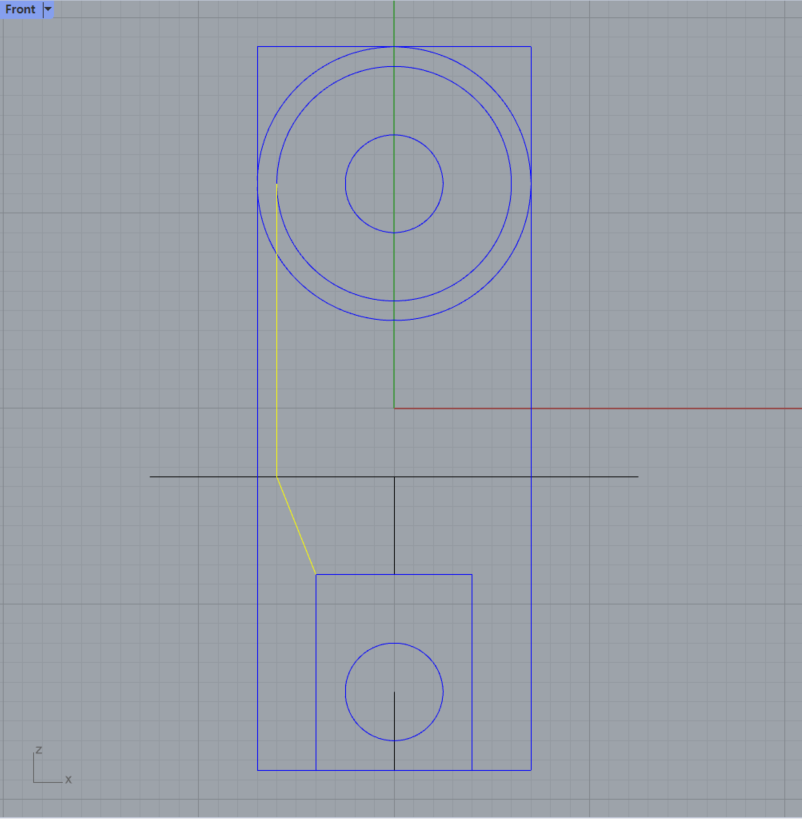

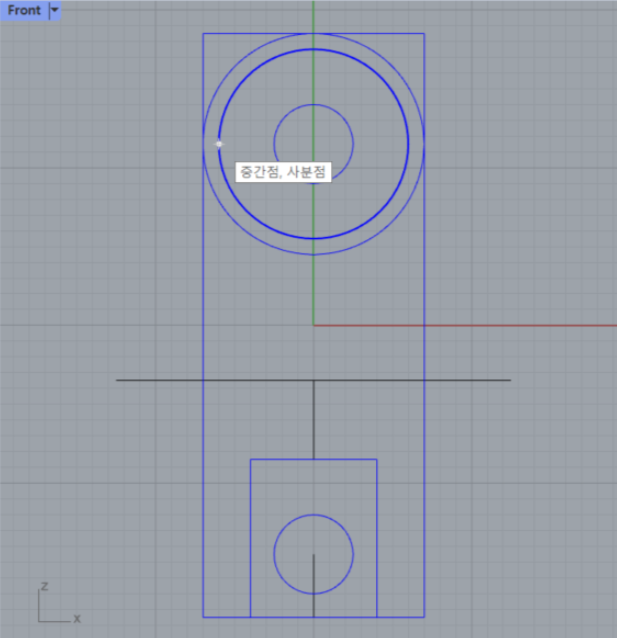

10. '폴리라인' 명령을 사용하여 지름 12mm 원의 사분점, 보조선의 수직점, 직사각형의 끝점을 기준으로 커브를 그린다.

11. 같은 방법으로 반대쪽 커브를 그려도 되지만 '미러' 명령을 사용하여 복사해도 된다. '미러 실행할 개체 선택'에 그려놓은 커브를 선택하고, '미러 평면의 시작'에 Y축 상의 중심점을 선택한다. 커서를 움직여 반대편에 복사되면 클릭해서 작업을 마친다.

12. 그려놓은 커브를 모두 선택한 뒤, '트림' 명령을 사용하여 필요 없는 커브를 정리해 준다. 그 후 돌출이 잘 만들어질 수 있게 '결합' 명령을 사용하여 열려있는 커브들을 닫아준다.

13. 윗부분에 있는 작은 커브부터 돌출을 해보자. 클릭하여 선택한 뒤, Right view 화면에서 '닫힌 평면형 커브 돌출' 명령을 사용하여 11mm 길이로 돌출해 준다. 도면을 보면 이 부분이 수험자가 임의로 치수를 정해야 하는 B 부분이다. 보다시피 원기둥의 지름이 불과 5mm로 서포트 제거 중에 매우 파손되기 쉽다.

14. 가장 큰 커브를 선택한 뒤, Right view 화면에서 '닫힌 평면형 커브 돌출' 명령을 사용하여 5mm 두께로 돌출해 준다.

15. 지름 14mm인 원 커브를 선택한 뒤, Right view 화면에서 '닫힌 평면형 커브 돌출' 명령을 사용하여 4mm 두께로 돌출시킨다. 돌출의 위치를 조정해 도면과 같이 배치한다.

16. 손잡이 용도로 보이는 지름 5mm의 작은 원 커브를 선택한 뒤, Right view 화면에서 '닫힌 평면형 커브 돌출' 명령을 사용하여 10mm 길이로 돌출시킨다.

17. 도면을 잘 보지 않으면 지나칠 수 있지만 손잡이가 달린 기둥 부근을 보면 돌출의 모서리가 라운드 처리가 되어있는 것을 볼 수 있다. 주서에 '도시되고 지시 없는 라운드는 R2'라고 되어있었다.

18. '가장자리 필릿' 명령을 사용하여 2만큼 필릿해준다. 작업을 마무리하기 전에 '커브 선택' 명령을 사용하여 필요 없는 커브를 전부 삭제하고, '부울 합집합' 명령을 사용하여 돌출을 하나로 합쳐주면 된다.

6번 도면의 정말 어려운 점은 모델링이 아니다. 무엇보다 서포트 제거가 가장 어렵고 힘들다. ①번 부품과 ②번 부품 사이에 서포트가 생기지 않을 수 없는데 제거할 수 있는 구멍은 폭이 3~4mm가량밖에 되지 않는다. 어떤 도면이 시험에 걸릴지 모르니 핀셋과 가장 작은 사이즈의 니퍼는 필참 하는 게 좋다.
