3D프린터운용기능사 공개도면 3번 만들어보기 - ②

3D프린터운용기능사 공개도면 3번 만들어보기

1. 지난시간에 이어서 ②번 부품을 만들어보도록 하겠다. ②번 부품에는 수험자가 임의로 결정해야하는 치수 1번(A)과 2번(B)이 들어있다. 시험 도면을 받자마자 제일 먼저 도면을 읽고 1번(A)과 2번(B)을 정해놓았었다.

반응형

2. 사방 0.5mm의 공차를 둔다고 생각했을 때, 1번(A)은 5mm로 정했고, 2번(B)은 7mm로 정했었다.



3. ②번 부품을 만들때 불필요한 것들은 '개체 숨기기' 명령을 사용하여 보이지 않게 해둔다.

3D프린터운용기능사 공개도면 3번 만들어보기

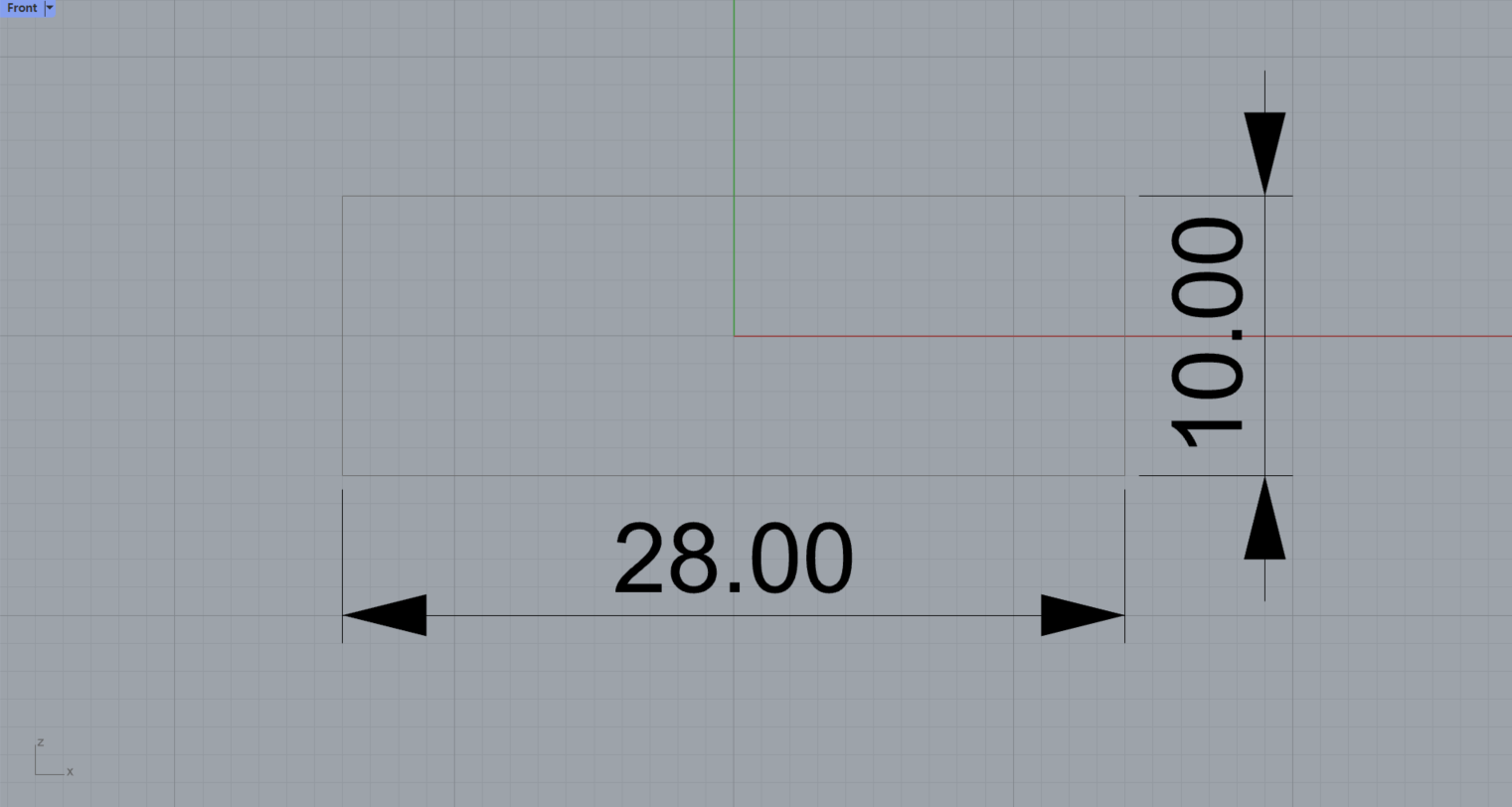

4. 가로 28mm, 세로 10mm인 직사각형 보조선을 그린다. '개체 잠금' 명령을 사용하여 비활성화시켜놓는다. ②번 부품은 이 직사각형 보조선 안에 위치하게 만드려면 된다.

3D프린터운용기능사 공개도면 3번 만들어보기

5. 보조선 왼쪽에 '원: 지름' 명령을 이용하여 반지름 5mm인 원을 그리고, 오른쪽에 반지름 4mm인 원을 그린다.

3D프린터운용기능사 공개도면 3번 만들어보기

3D프린터운용기능사 공개도면 3번 만들어보기

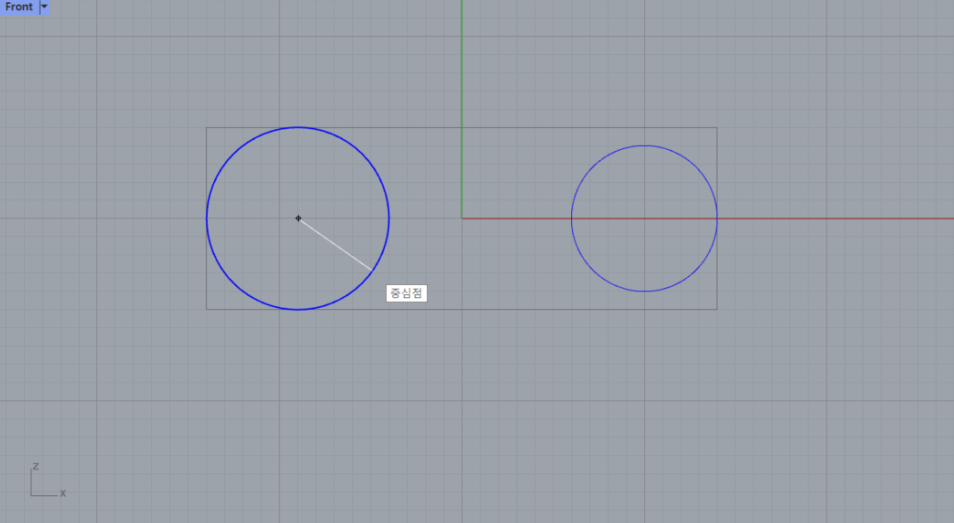

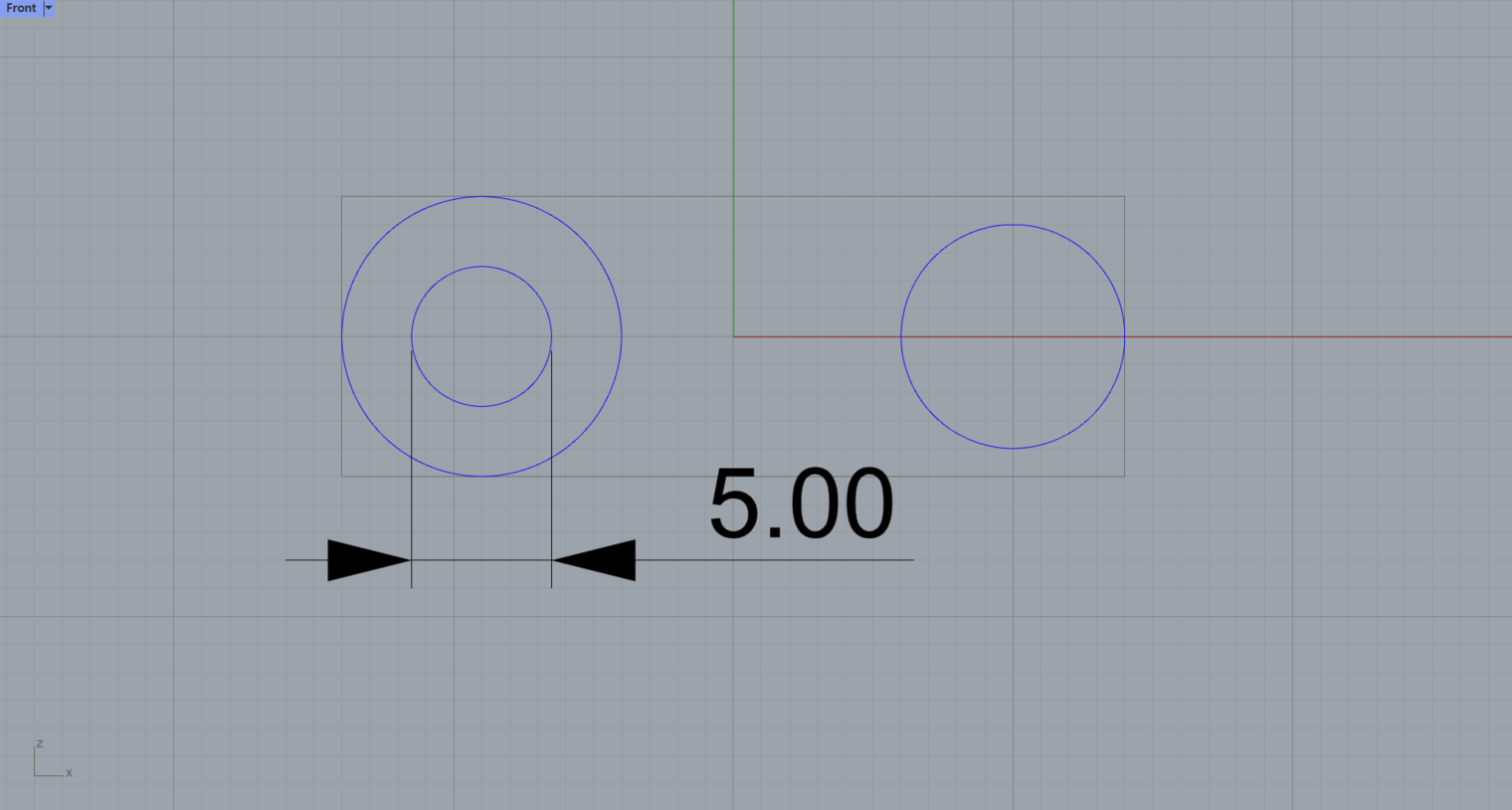

6. '개체 스냅'에서 '중심점'을 선택하면 위 그림처럼 원의 중심점을 쉽게 찾을 수 있다. 수험자가 임의로 정해야하는 1번(A)의 치수는 5mm이다. 중심점을 기준으로 지름이 5mm인 원을 그린다.

3D프린터운용기능사 공개도면 3번 만들어보기

3D프린터운용기능사 공개도면 3번 만들어보기

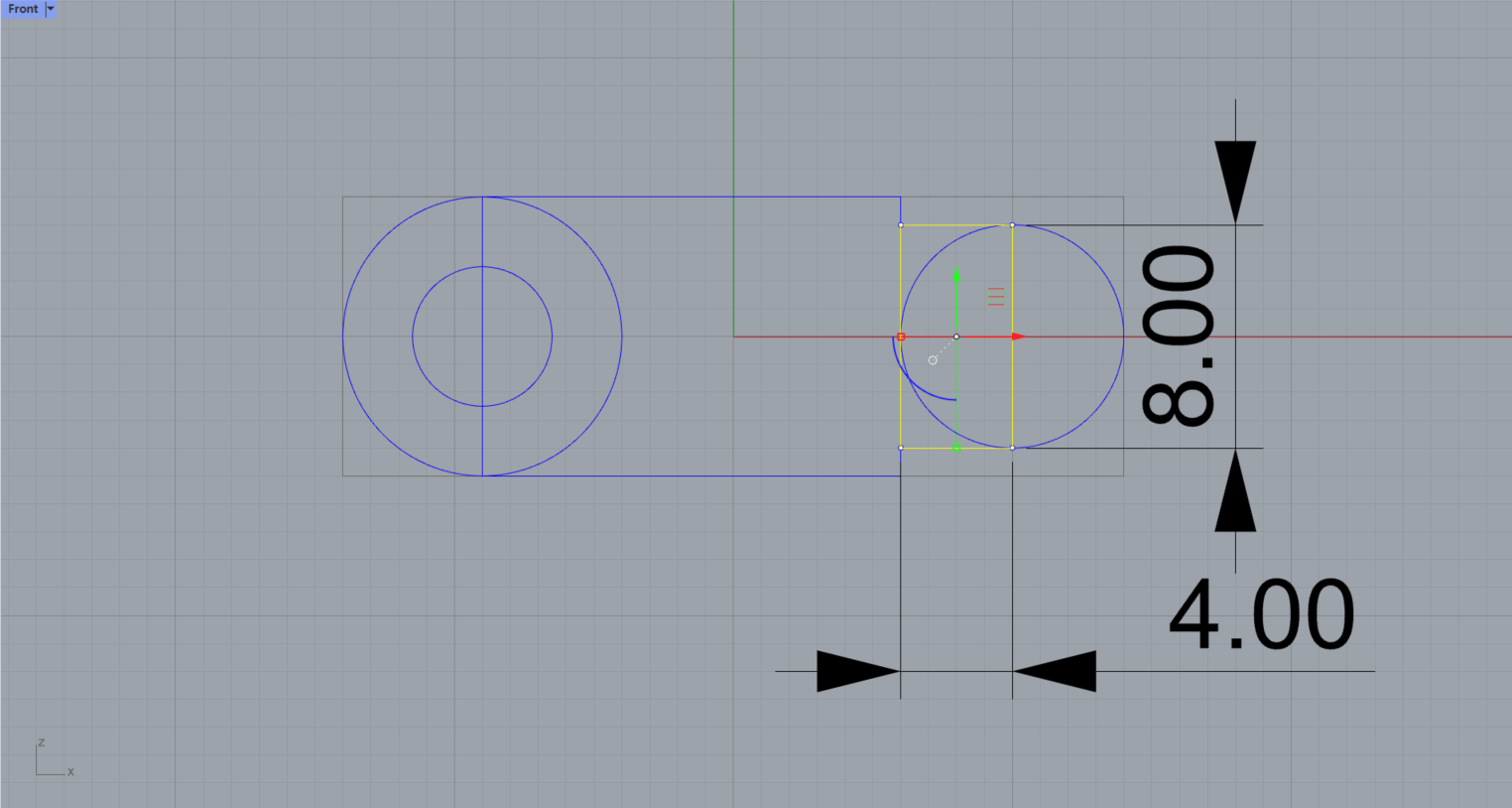

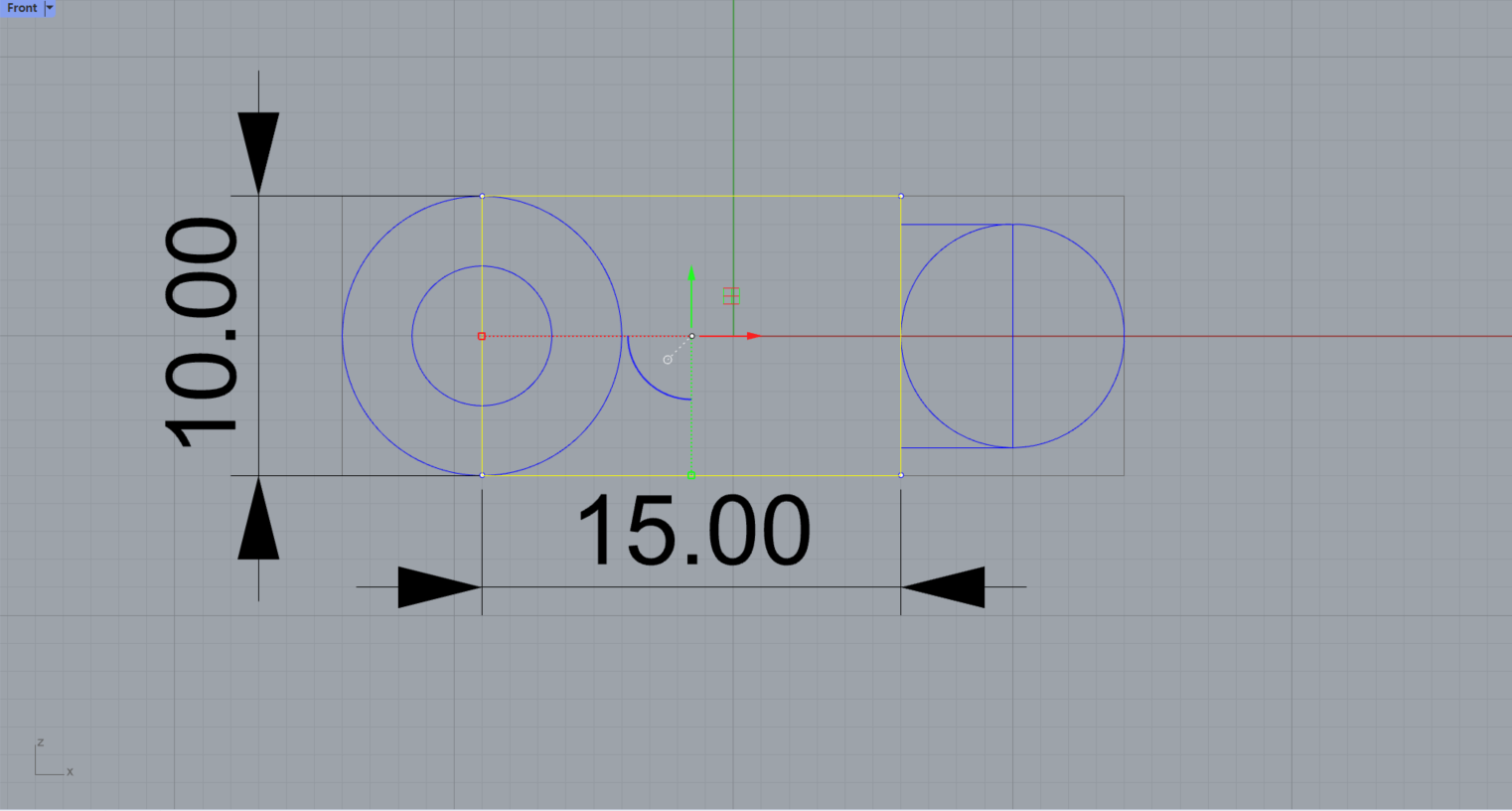

7. 첫 번째로 왼쪽 원의 지름에 맞추어 가로 15mm, 세로 10mm인 직사각형을 그린다. 두 번째로 오른쪽 원의 지름에 맞추어 가로 4mm. 세로 8mm인 직사각형을 그린다. 이 두 직사각형 부분에 각각 다른 돌출 명령을 할 것이기 때문에 닫힌 커브로 완전히 구분되게 그려준다.

3D프린터운용기능사 공개도면 3번 만들어보기

8. 'shift'를 누르고 왼쪽 원을 포함한 직사각형 닫힌커브를 선택한 후, '트림' 명령을 사용하여 필요없는 커브들을 지운다. 지운 후에 '결합' 명령을 사용하여 다시 닫힌 커브로 만들어준다.

3D프린터운용기능사 공개도면 3번 만들어보기

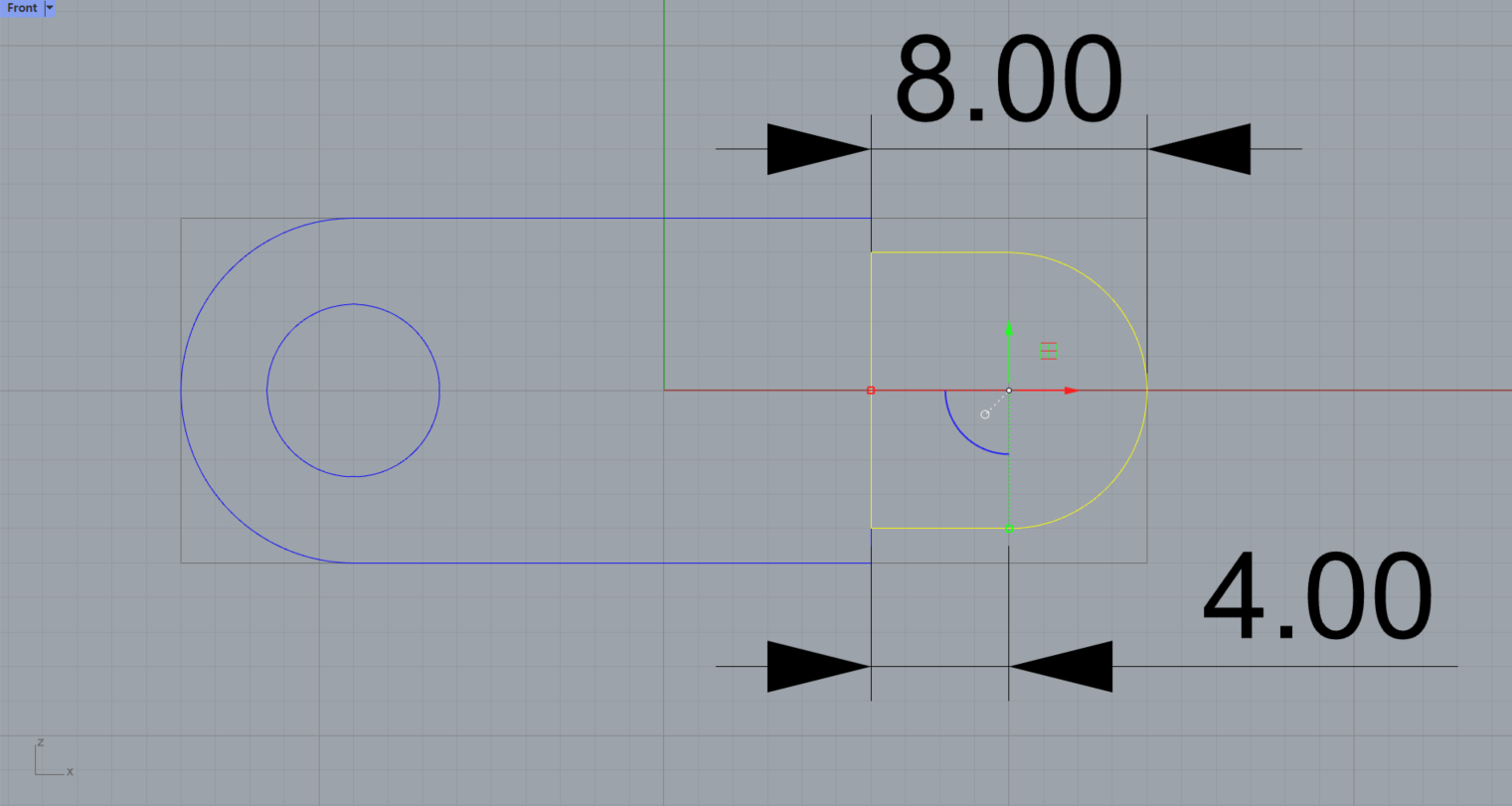

9. 'shift'를 누르고 오른쪽 원을 포함한 직사각형 닫힌커브를 선택한 후,  '트림' 명령을 사용하여 필요없는 커브들을 지운다. 지운 후에 '결합' 명령을 사용하여 다시 닫힌 커브로 만들어준다.

3D프린터운용기능사 공개도면 3번 만들어보기

3D프린터운용기능사 공개도면 3번 만들어보기

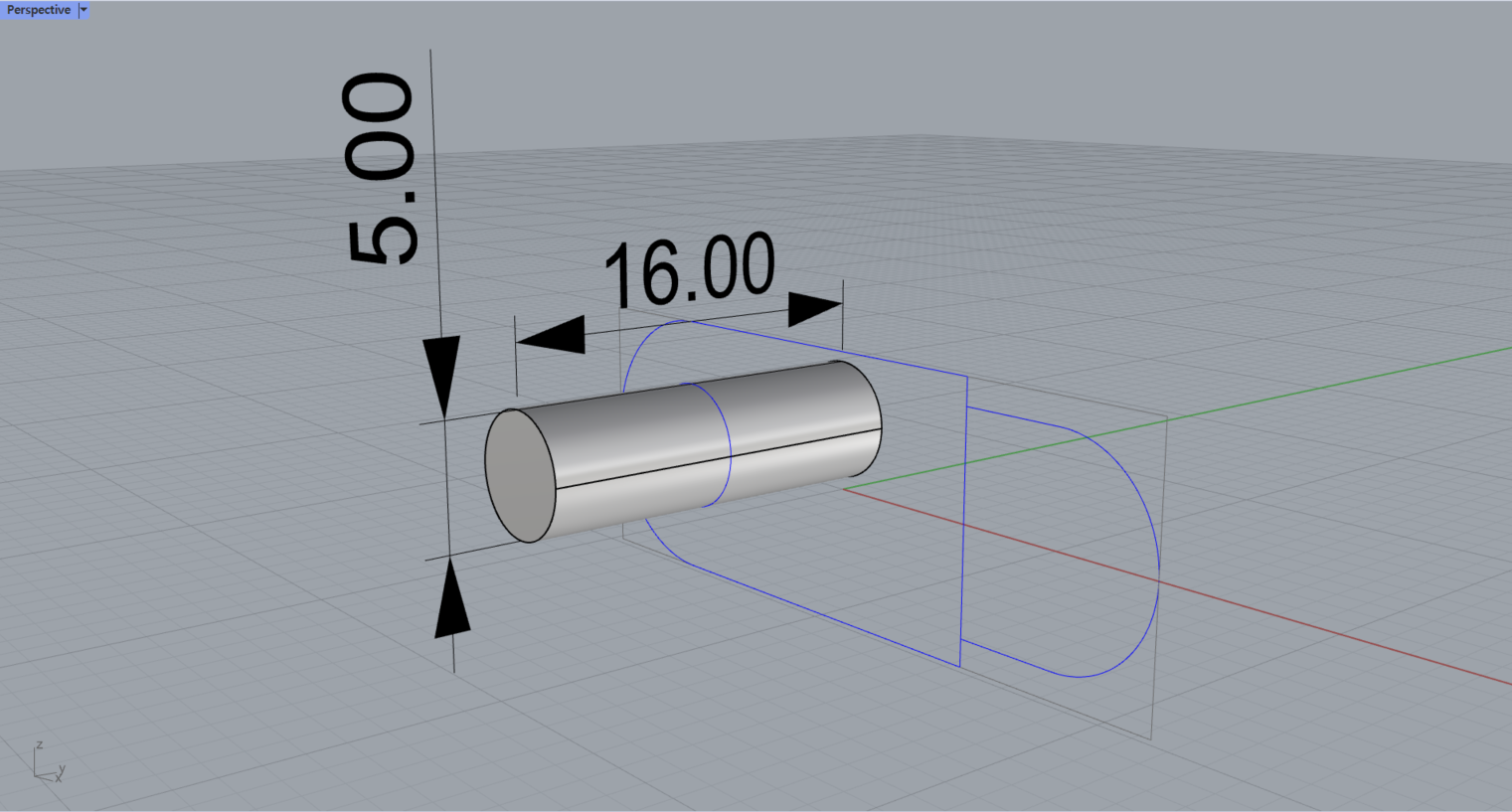

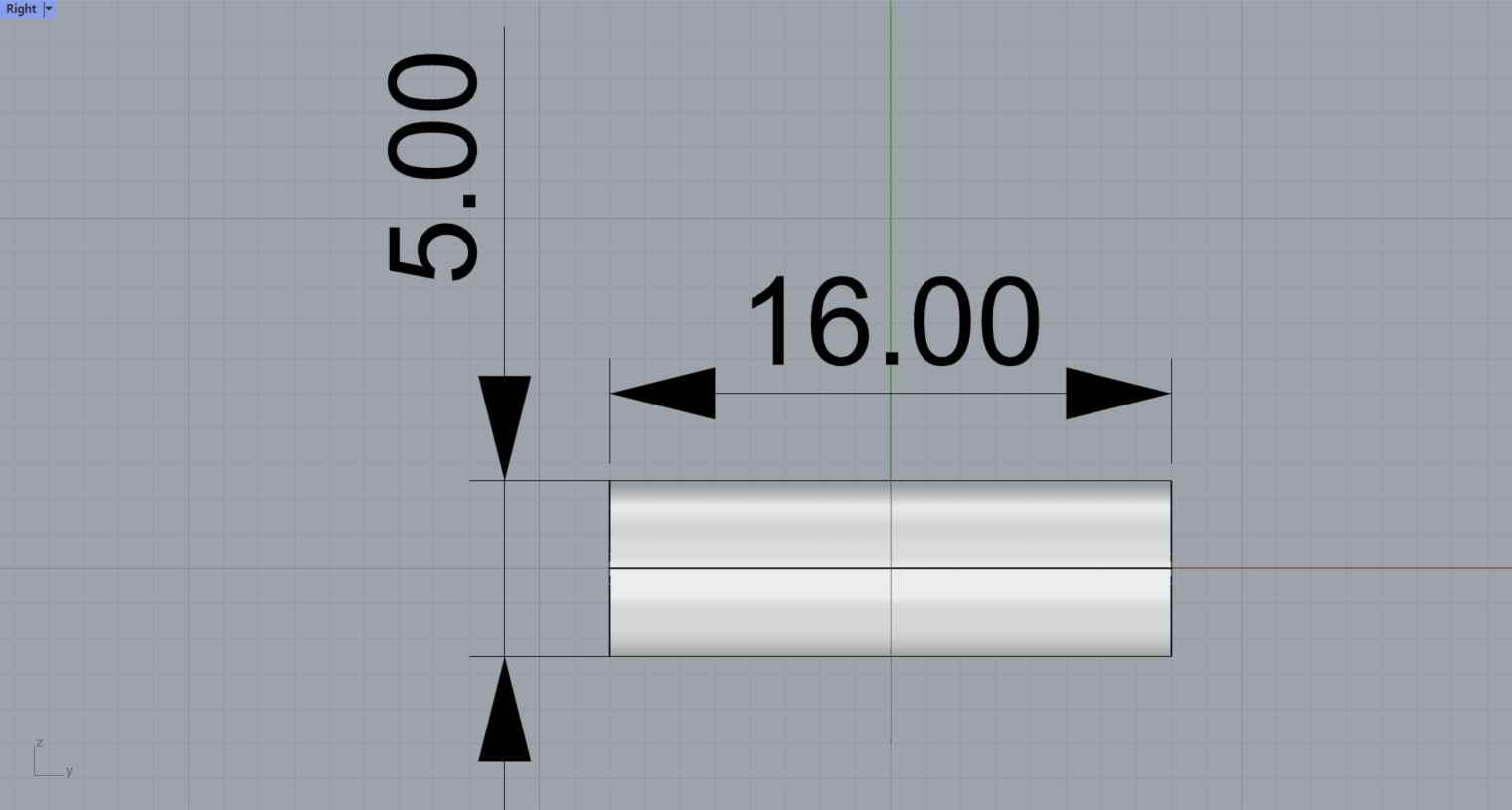

10. Right view 화면에서 '닫힌 평면형 커브 돌출' 명령을 사용하여 16mm만큼 돌출시킨다. '닫힌 평면형 커브 돌출'에서 명령창에 '양쪽으로' 항목을 '예'로 바꾸면 커브를 중심으로 양쪽으로 동일하게 돌출된다. 이렇게 되면 정렬을 맞출 필요가 없기 때문에 작업 시간을 줄일 수 있다.

3D프린터운용기능사 공개도면 3번 만들어보기

3D프린터운용기능사 공개도면 3번 만들어보기

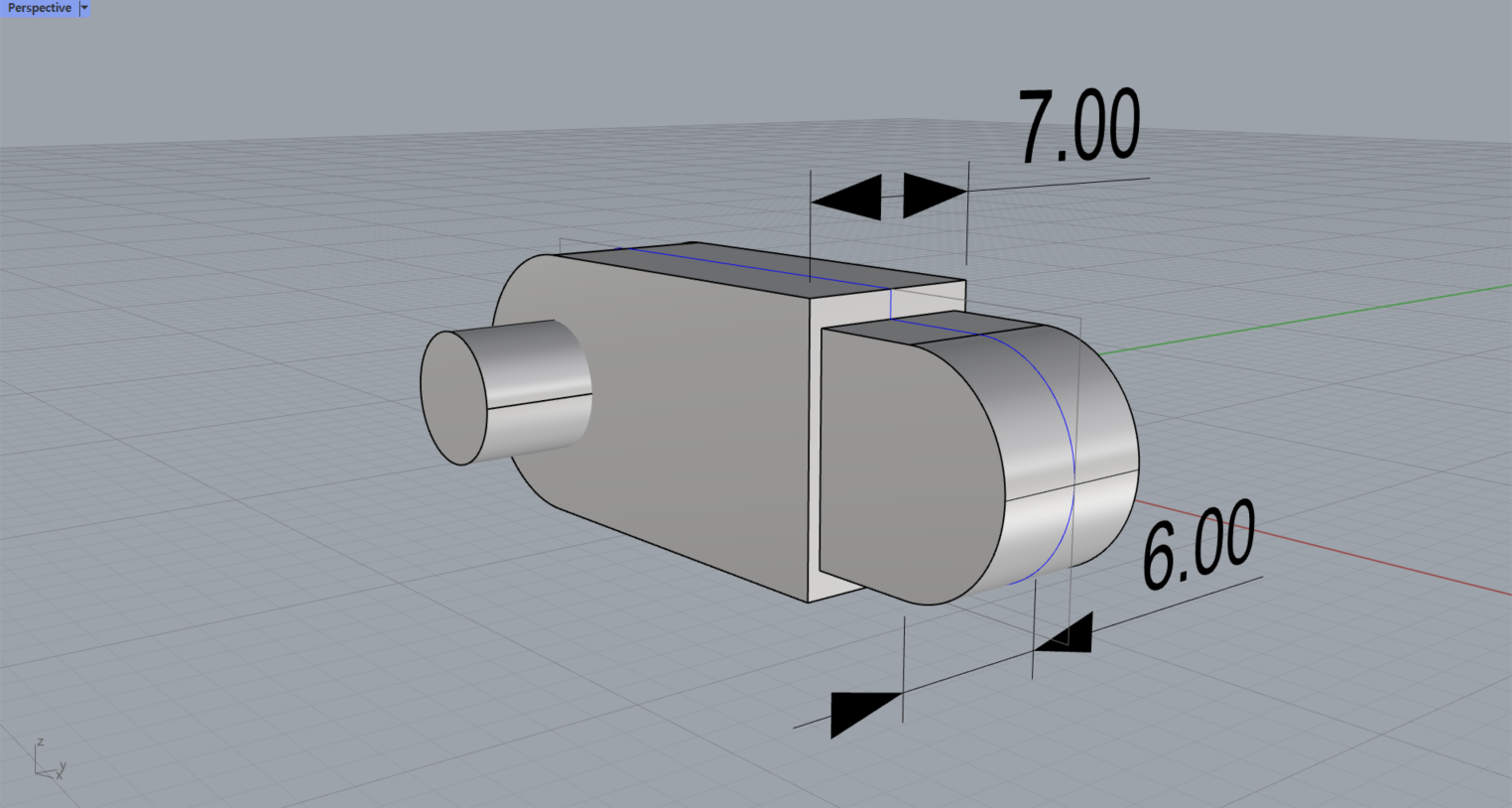

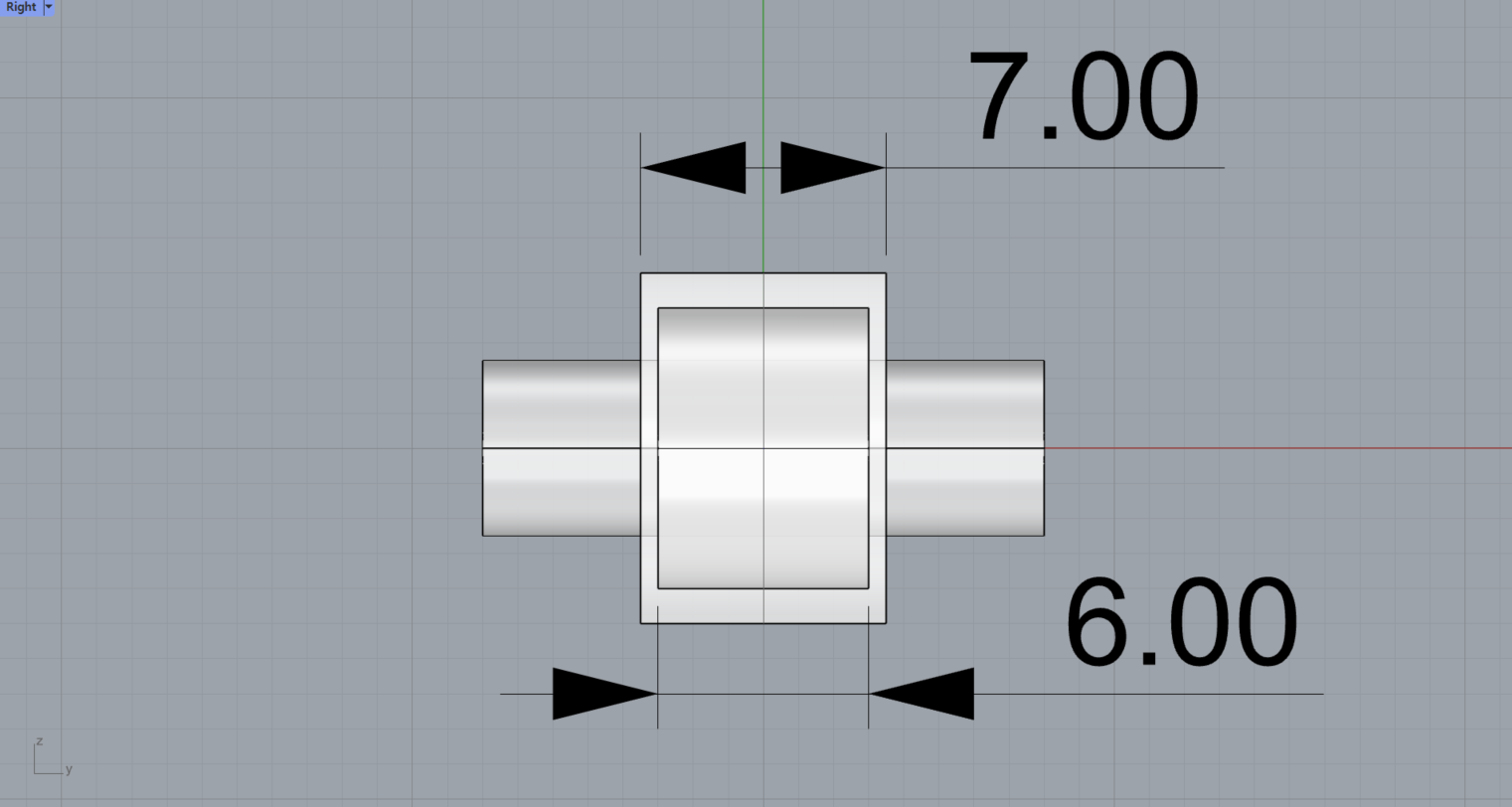

11. Right view 화면에서 같은 요령으로 '닫힌 평면형 커브 돌출' 명령을 사용하여 각각의 닫힌 커브를 7mm, 6mm로 돌출시킨다. 7mm로 돌출시킨 2번(B) 부분이 ①번 부품과 맞물려 움직이게된다.

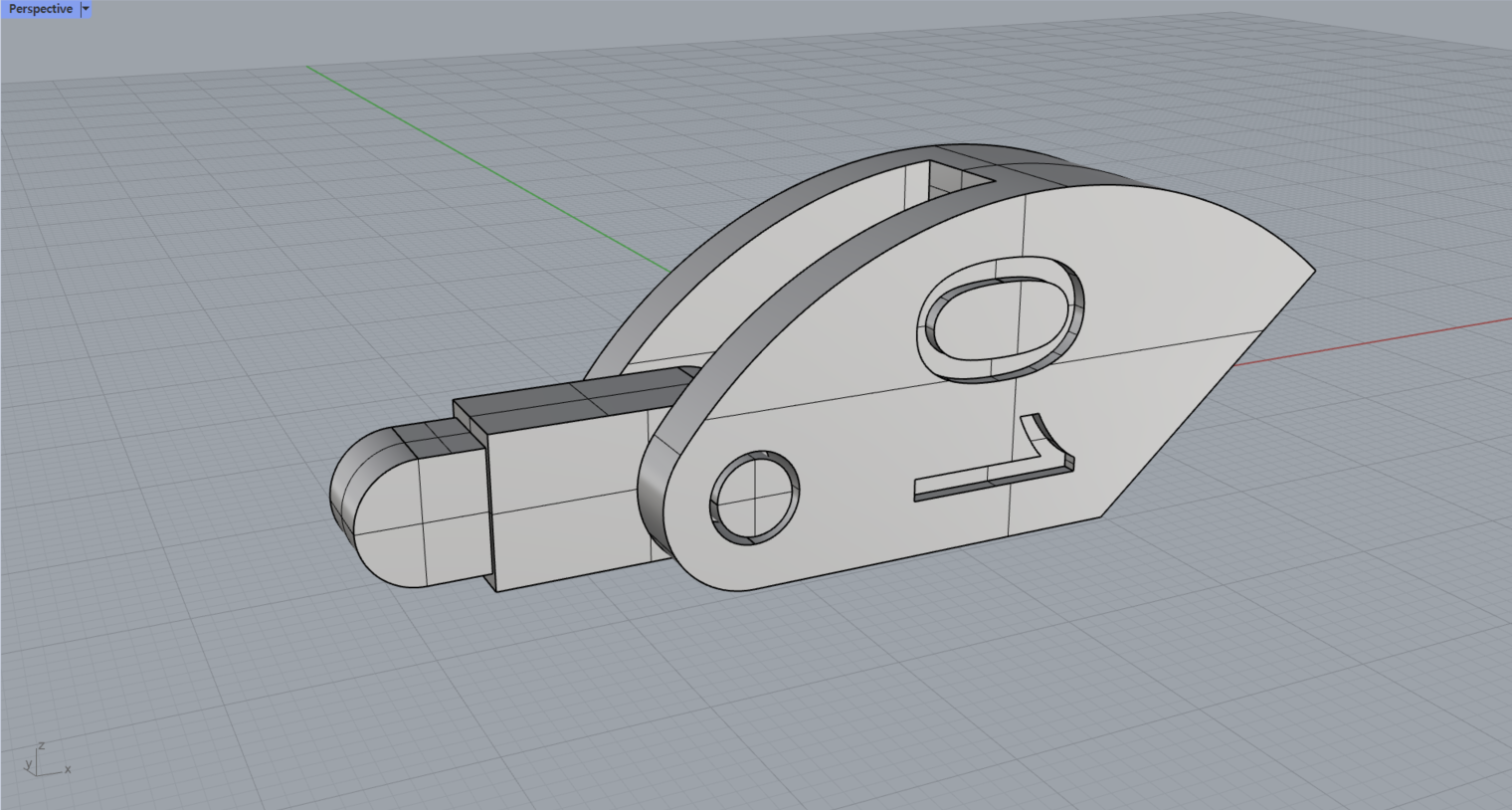

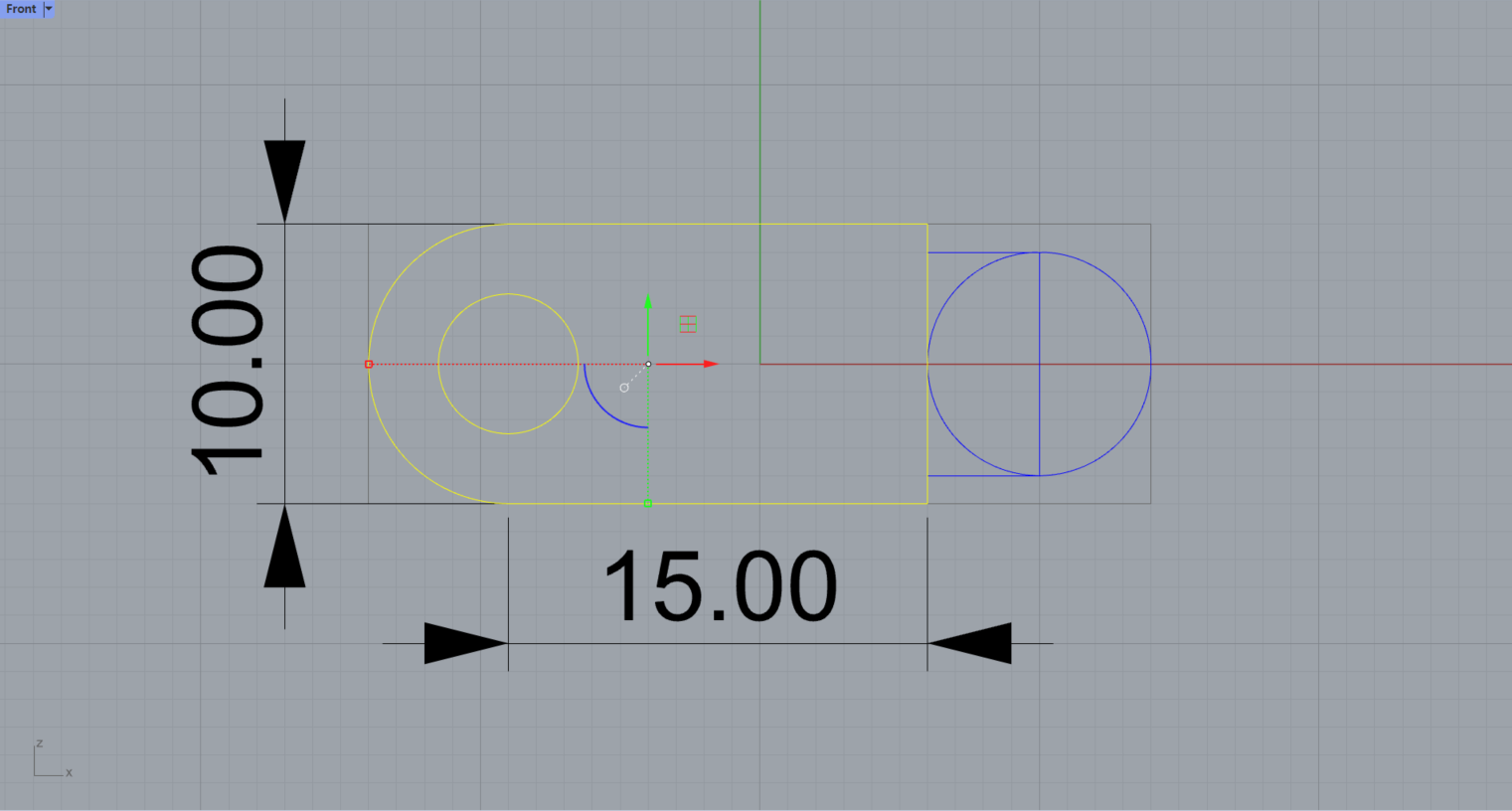

12. 여기까지 작업이 끝났다면 세 개의 돌출을 '부울 합집합' 명령을 사용하여 하나의 형태로 합쳐준다.

3D프린터운용기능사 공개도면 3번 만들어보기

시험장에서는 빨리 출력하기 위해서 내부채움 항목인 인필을 높지 않게 잡는다. 내부가 성글게 채워졌으니 자연히 강도는 떨어진다. ①번 부품과 ②번 부품이 맞물리는 동그란 기둥 부분이 특히 취약하고 쉽게 부러질 수 있다. 때문에 되도록이면 가로로 출력하려고 배치한다. 출력 방향은 취향이니 이렇게 저렇게 연습해보는 것이 좋다.
