라이노 3D 주얼리 모델링, 체적 명령으로 중량 추정하기

체적 명령 적용해보기

체적 명령 적용해보기 01

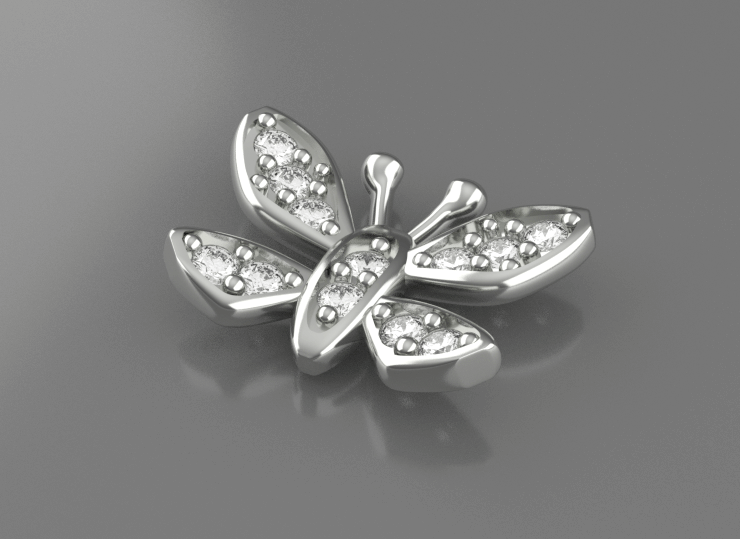

체적 명령을 적용해 볼 개체는 큐빅이 박힌 나비 장식입니다. 예전에 갑자기 나비 모양이 만들고 싶어져서 해두었는데 딱히 사용할 데가 없어서 가져왔습니다. 가로 10mm, 세로 8mm 크기이며 반지, 목걸이, 귀걸이에 응용할 수 있을 것 같습니다.

반응형

우선 큐빅을 숨겨놓고 나비 장식의 체적(=부피)을 구해보겠습니다. 명령을 적용하기 전에 각각의 부속을 따로 만들어 놓았다면 잊지 말고 합집합을 먼저 진행해 주셔야 합니다. 합집합을 해놓지 않으면 라이노는 겹쳐있는 부분까지 계산 해서 더해주기 때문에 실제보다 체적(=부피)이 더 크게 나올 수 있습니다.

체적 명령 적용해보기 02

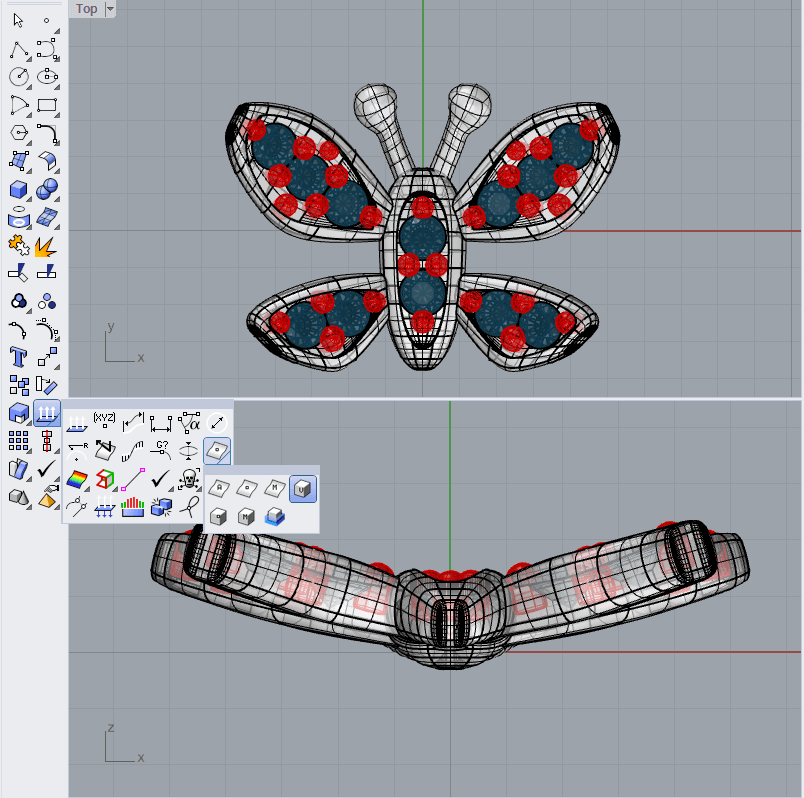

[계단식 배열 "분석"→계단식 배열 "질량 속성"→체적] 이 순서로 명령을 찾아서 적용하거나 명령어 입력에 Volume을 입력하셔도 좋습니다. 이렇게하면 대략 소수점 여섯 자리 수까지 나오는데 계산에 소수 여섯째자리까지는 필요하지 않습니다. 대략 소수 둘째 자리에서 반올림한 값을 개제의 체적(=부피)으로 계산하시면 됩니다.

체적 명령 적용해보기 03

나비 장식의 체적값은 42.189963으로 나왔네요. 계산을 위해 이 값을 편의상 42.2로 보겠습니다.

귀금속 중량 측정 공식으로 계산해보기

귀금속의 중량을 측정하는 공식은 (금속의 비중×부피×0.001) 입니다. 그렇다면 나비 장식을 순은으로 만든다고 가정을 해보겠습니다. 순은의 비중은 10.5이므로 공식에 대입하면 (10.5×42.2×0.001)이 됩니다. 0.4431이 나오네요. 나비 장식 하나당 0.5그램이 안 되는 무게입니다. 귀금속 세공일을 해보지 않은 사람은 가늠하기 힘든 것이 제품의 중량입니다. 이제 라이노 3D에서 모델링한 개체의 중량을 구하는 방법 두 가지를 모두 알아봤습니다. 모델링하는데 많은 도움이 되었으면 좋겠습니다.
